锅炉特性描述
※所有电器元器件都具有CE和CCC认证标志,并为知名企业产品,亦可根据用户的指定品牌的元件进行选材制作。
※大功率电蒸汽锅炉采用炉体与控制柜分离方式,避免了电器元件受热而影响供热。
※电路设计合理.制作精良,布线整齐,操作及维修极为方便。
※连接电缆采用多股铜芯线,绝缘等级高.散热良好.经久耐用。
※具有自动补水、缺水、超温、超压、自动断电并报警、漏电保护等安全保护系统。
※该系列锅炉炉胆采用锅炉用钢.以电作为热源.无噪音、100%无污染清洁卫生。
※使用优质电器元件和电热元件,确保产品的使用寿命,热效率达98%。
※电加热管与炉体以法兰连接,装卸方便,有利于更换、维修和保养。
※根据用户需要先用进口彩色和单色触摸屏控制系统,运行过程实现全自动化,全中文操作界面实现人机对话。
※可根据用户要求,与上位机连接,可实现远程监控操作。

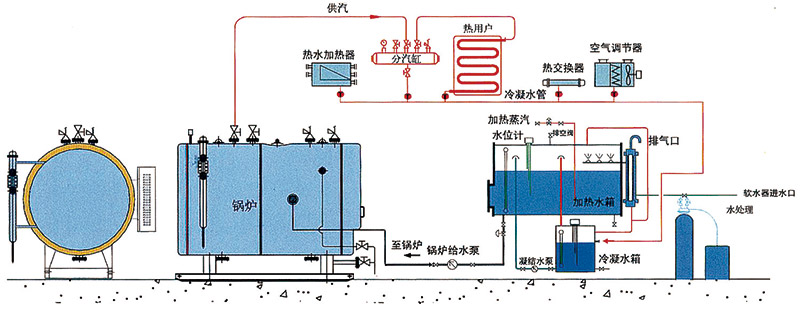

安装系统示意图
技术参数
参数\型号
|
LDZ0.1
|
LDZ0.2 |
LDZ0.3 |
LDZ0.5
|
WDZ1.0
|
WDZ1.5
|
WDZ2.0
|
0.4 (151°C) 0.7 (151°C) 1.0 (151°C)
|
额定蒸发量
|
Kg/h
|
100
|
200 |
300 |
500
|
1000
|
1500
|
2000
|
锅炉热效率
|
%
|
98
|
总发热量
|
104kCal
|
6
|
12 |
18 |
30
|
60
|
90
|
120
|
工作压力
|
MPa
|
0.4
|
0.4/0.7 |
0.4/0.7/1.0 |
0.7/1.0
|
1.0
|
1.0
|
1.0
|
蒸汽出口
|
DN(mm)
|
20
|
32 |
40 |
40
|
50
|
65
|
65
|
进水口
|
DN(mm)
|
15
|
25 |
25 |
25
|
40
|
40
|
40
|
排污阀
|
DN(mm)
|
25
|
25 |
25 |
25
|
40
|
40
|
40
|
安全阀
|
DN(mm)
|
40
|
40 |
40 |
40
|
2×40
|
2×40
|
2×40
|
外型尺寸
|
长 |
mm
|
800
|
800 |
1340 |
1820
|
2200
|
2620
|
2800
|
宽 |
mm
|
900
|
1050 |
1040 |
1100
|
2200
|
2380
|
2450
|
高 |
mm
|
1580
|
1750 |
1760 |
1940
|
2500
|
2350
|
2380
|
电压
|
V
|
380
|
总耗电量
|
kW
|
72
|
144 |
216 |
360
|
720
|
1080
|
1440
|
每组功率×组数
|
kW×n |
12×6
|
18×8/24×9 |
24×9 |
24×15
|
24×30
|
24×45
|
24×60
|
运输重量
|
kg |
200
|
332/350 |
560/610/980 |
1100/2100
|
3000
|
3500
|
3500
|
上述参数仅供参考,产品以实物为准,因产品质量的改进而有所变更时恕不预告。(300KG及以上产品外形尺寸不含控制柜箱体尺寸)
|
