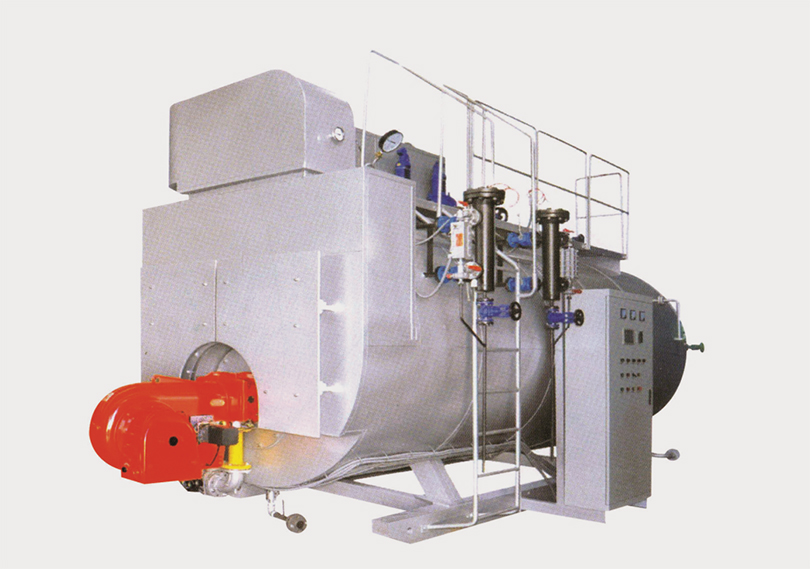

冷凝式锅炉

高效节能锅炉,节能效果显著.热效率超过100%,环保效果明显.减少排放。




冷凝式锅炉

高效节能锅炉,节能效果显著.热效率超过100%,
环保效果明显.减少排放。

锅炉特性描述

锡湖高效节能型燃油燃气锅炉是在分析和总结烟气中得水蒸气冷凝率与排烟温度的关系、冷凝率与效率的关系以及冷凝水对不同钢种腐蚀速率等研究基础上,通过设计合理的受热面,降低排烟温度,使烟气中的水蒸汽达到设计要求的冷凝率,吸收和利用提高锅炉效率的一种冷凝式锅炉。

工作原理

排烟温度是锅炉基本参数之一,选择较低的排烟温度可以降低锅炉的排烟损失,有利于提高锅炉的 热效率。如果锅炉的排烟温度降到足够低的水平.那么烟气中呈过热状态的水蒸汽就会凝结而释放出汽 化热被锅炉吸收利用。

性能特点

节能效果非常显著。以燃料的低位热值计算.热效率超过100%;更加环保.烟气中的有害成分溶于 冷凝水,有效减少排放,提高排放指标。

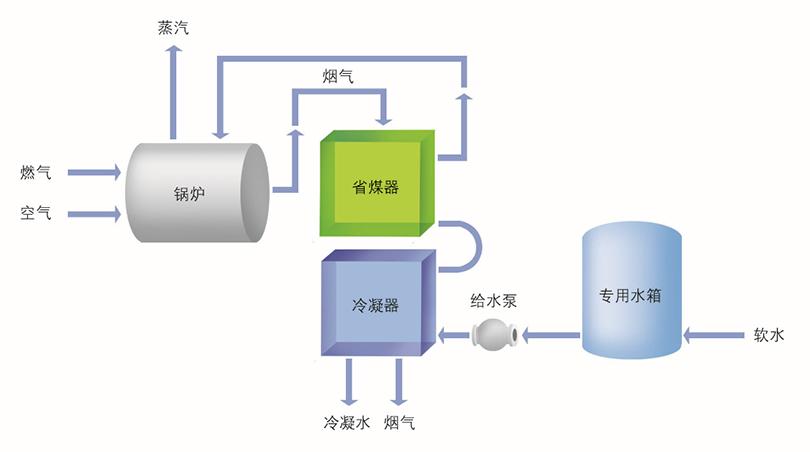

锅炉系统(常温20°C)

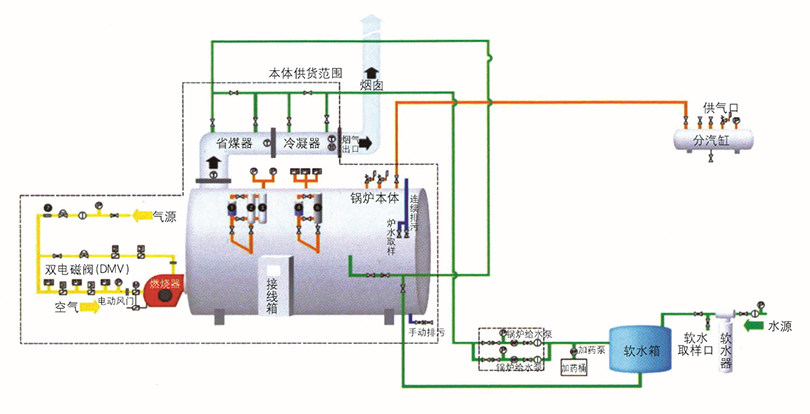

锅炉房系统图


冷凝式锅炉设计理念


冷凝余热回程系统

冷凝式锅炉的设计准则是控制烟气温度低于水露点温度。对蒸汽锅炉来讲如采用热力除氧,给水温度达到104°C ,通过烟气→给水的换热来达到烟气中水蒸气的冷凝显然是不可能的。因此我公司采用独立设置的冷凝器将为进除氧器的软水(常温水)与烟气换热,来达到烟气冷凝的目的。

冷凝余热回收装置材料

油气燃烧后的产物中含有SO₂、NOx等有害物质,溶于烟气的冷凝水具有较强的酸性。因此冷凝余热回收装置必须采用耐腐蚀材料。我公司冷凝器管采用最理想的"耐硫酸低温露点腐蚀"专用钢材ND钢, 耐腐蚀性能、耐氯离子腐蚀优良。与烟气接触的冷凝器烟道钢板表面喷涂耐腐蚀沥青漆。

冷凝水的回收、排放

锅炉排放物主要包括COx、NOx. SOx等,其中NOx、SOx可形成酸雨;CO₂可形成温室效应。因此控制锅炉大气污染的排放就显得非常重要。冷凝式锅炉一方面因为其高效率,燃料耗量减少.污染排放物也相应减少。另一方面冷凝水可以吸收部分COx、NOx, SOx,大大降低了污染物的排放。因此冷凝水呈酸性,可以设置一中和池,将冷凝水排放到中和池,定期检查中和池的PH值。

冷凝式锅炉结构特点

锅炉本体结构特点

※冷凝系列锅炉整体布置采用卧式湿背结构,燃烧室中心低位布置,换热烟管左右对称分布的设计思想,换热符合均匀稳定,有利于工质侧汽水循环,最大限度的减少缺水事故的发生,提高锅炉安全性。

※波形炉胆和强化传热元件螺纹烟管的合理应用,不仅强化高温烟气的紊流传热而且有效吸收炉体的热胀冷缩。

※锅炉采用大炉胆大锅壳最大受热面的设计思想,燃烧完全,不易积炭,节约燃料,具有效率高出力足,超负荷能力强的显著特点。

冷凝换热器

※布置于锅炉顶部,结构紧凑,无占地面积。

※逆流布置结构,换热温差大,传热性能好。

※采用特殊ND钢的材料,耐冷凝水腐蚀性好,大大提高了使用寿命。

※采用合理的烟道结构,冷凝水易于排放收集处理。

自控系统

※采用燃烧器PID调节技术,配置欧洲进口燃烧器,实现空燃比的最佳配置,从而达到燃料的充分燃烧。

※锅炉给水采用变频给水方式,通过改变水泵电机运行频率改变进水量的同时改变水泵的功率,实现节能给水,降低电耗。


冷凝器三维结构示意图

冷凝式锅炉节能效益分析

锅炉型号

传统锅炉

冷凝式锅炉

节省燃料

NM3/h

年节省燃料

NM3

年节省金额

(万元)

效率(%)

耗气量NM3/h

效率(%)

耗气量NM3/h

WNS2-1.25-QT

90.2

172.7

100.6

155

12.39

29736

9.515

WNS4-1.25-QT

90.3

345

100.8

309

25.2

60480

19.354

WNS6-1.25-QT

90.5

446

100.7

401.5

31.15

74760

23.923

WNS10-1.25-QT

90.7

741

100.8

668.4

50.82

121968

39.029

WNS15-1.25-QT

90.6

1098

100.8

999.4

69.02

165648

53.007

WNS20-1.25-QT

90.6

1484

100.9

1331.2

106.96

256704

82.145

注:负荷率按70%,每天按8小时,一年按300天,天然气按3.2元/NM3计算。
