锅炉特性描述
※高效节能:采用高效真空热水锅炉技术.锅炉在真空状态下运行,沸点低.汽化潜热(凝结潜热)换热,有效地提高 了热效率，换热性能好.本体三回程湿背式设计，有效的提高辐射和对流换热面积，锅炉热效率高达91%。
※机组负压运行，安全可靠：机组真空运行，热媒处于真空状态，不存在膨胀、爆炸的危险。炉体内储有恒量的热媒水，没有干烧的危险。多重自动保护装置，具有其它锅炉无法比拟的安全性。
※无腐蚀、不结垢.使用寿命长：热交换器采用不锈钢材质.一次性注入的热媒在封闭状态下运行，无腐蚀、不结垢.使其使用寿命比普通锅炉延长近二倍.长达20年之久。
※机型丰富.一机多用：立式、卧式、燃油、燃气、水管、烟管多种机型可供用户自由选择.热交换器与集箱分离.采暖水、热水的负荷可根据需要随时切换.满足用户使用中对采暖水和清洁热水的不同要求,确保热水清洁稳定。
※体积小，安装简便：模块化设计，高性能换热组件，机组体积小，使产品易于运输、安装。在小空间内.多台机组可并联使用。
※与众不同的环保功能：采用高性能燃烧器，回焰式结构设计，燃料燃烧充分.各项环保指标达到旅游区排放标准。
※免除了繁杂的报批手续：机组处于真空状态下运行.简化了压力容器的报批、年审等手续.操作工无需持证。
※智能控制：触摸屏显示，虚拟按键、中文及图形显示系统工况、在线操作指南、故障自诊断、全自动运行加手动操作可一用一备；实现人机对话。
工作原理
真空热水锅炉是利用热媒水的相变进行热交换的，燃料燃烧释放出的热量被热媒水吸收，当温度上升至某真空度状态下的饱和温度时，蒸发成饱和蒸汽，完成次相变过程；饱和蒸汽容量重较小，在真空室迅速上升，并在真空室与冷凝交换器进行热交换，蒸汽被冷凝成水，释放出凝结潜热，完成第二次相变过程。凝结水流进蒸发室继续吸热，完成相变循环。
真空热水锅炉的下部结构由燃烧室和传热管束组成；上部为真空室，其中插入了U型管热交换器；真空室外接抽气单元，使真空室保持稳定的真空度，并将真空室内不凝结气体抽出，提高U型热交换器的换热效率。

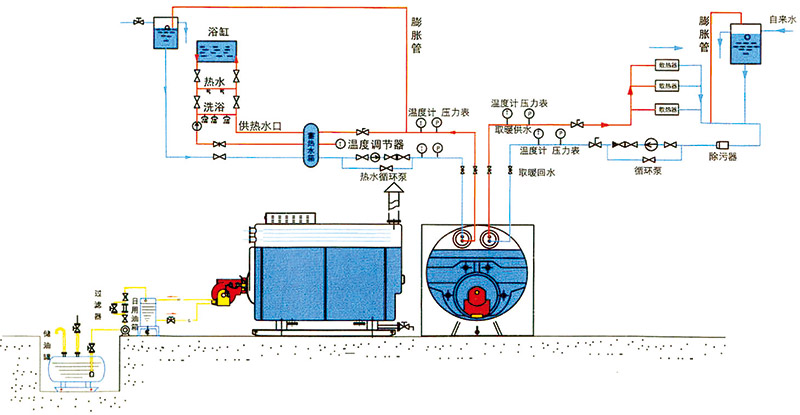

安装系统示意图
技术参数
参数\型号
|
ZKL0.18
-85/65
-Y(Q)
|
ZKL0.24
-85/65
-Y(Q)
|
ZKL0.35
-85/65
-Y(Q)
|
ZKL0.48
-85/65
-Y(Q)
|
ZKW0.6
-85/65
-Y(Q)
|
ZKW0.7
-85/65
-Y(Q)
|
ZKW1.05
-85/65
-Y(Q)
|
ZKW1.4
-85/65
-Y(Q)
|
ZKW1.75
-85/65
-Y(Q)
|
ZKW2.1
-85/65
-Y(Q)
|
ZKW2.8
-85/65
-Y(Q)
|
ZKW3.5
-85/65
-Y(Q)
|
热媒容量
|
L
|
220
|
220
|
365 |
375 |
375
|
410 |
520
|
568
|
700
|
830
|
980
|
1250
|
额定发热量
|
MW.h
|
0.18
|
0.24
|
0.35 |
0.48 |
0.6
|
0.7 |
1.05
|
1.4
|
1.75
|
2.1
|
2.8
|
3.5
|
额定发热量
|
104kCal
|
15
|
20
|
30 |
40 |
50
|
60 |
90
|
120
|
150
|
180
|
240
|
300
|
| 燃料消耗量 |
轻柴油 |
kg/h
|
16
|
21
|
32 |
42.7 |
53
|
64 |
96
|
128
|
160
|
192
|
256
|
320
|
| 重油 |
kg/h
|
16.8
|
22.4
|
33.6 |
45 |
56
|
67.3 |
100
|
134
|
168
|
202
|
269
|
363
|
| 城市煤气 |
Nm3/h |
41
|
55
|
82 |
110 |
137
|
165 |
116
|
155
|
193
|
232
|
310
|
387
|
| 天然气 |
Nm3/h |
20
|
26
|
39 |
52 |
65
|
77 |
247
|
330
|
412
|
494
|
659
|
824
|
| 石油液化气 |
Nm3/h |
7.3
|
9.7
|
14.6 |
19.5 |
24.4
|
29 |
44
|
58
|
73
|
88
|
117
|
146
|
| 换热器 |
材质/结构 |
|
不镑钢SUS304/U型多管式
|
不锈钢SUS304/直管型
|
| 工作压力 |
Mpa |
1.0
|
| 取暖专用 |
发热量 |
104kCal |
9
|
12
|
18 |
24 |
30
|
36
|
54
|
72
|
90
|
108
|
144
|
180
|
| 取暖温差 |
°C |
10
|
| 温水循环量 |
m3/h |
9
|
12
|
18 |
24 |
30
|
36 |
54
|
72
|
90
|
108
|
144
|
180
|
| 压力损失 |
mH2O |
1.7
|
1.7
|
2.0 |
1.8 |
2.0
|
2.2 |
3.0
|
2.0
|
2.6
|
2.5
|
3.5
|
3.3
|
| 取暖出口 |
DN(mm) |
40
|
40
|
50 |
65 |
65
|
65 |
80
|
80
|
100
|
125
|
125
|
150
|
| 热水专用 |
发热量 |
104kCal |
6
|
8
|
12 |
16 |
20
|
24 |
36
|
48
|
60
|
72
|
96
|
120
|
| 供热水量 |
m3/h |
1.5
|
2
|
3 |
4 |
5
|
6 |
9
|
12
|
15
|
18
|
24
|
30
|
| 供热水温度 |
°C |
50
|
50
|
50 |
50 |
50
|
50 |
50
|
50
|
50
|
50
|
50
|
50
|
| 压力损失 |
mH2O |
0.6
|
1.5
|
1.8 |
1.5 |
1.8
|
2.0 |
0.6
|
1.5
|
1.8
|
1.5
|
1.8
|
2.0
|
| 出水口径 |
DN(mm) |
25
|
25
|
32 |
40 |
40
|
40 |
65
|
65
|
80
|
100
|
100
|
125
|
| 电源 |
电压 |
V |
220/380
|
| 总耗电量 |
kW |
0.25(0.5)
|
0.25(0.5)
|
0.4(0.65) |
1.5(1.75)
|
1.5(1.75)
|
2.2(2.6) |
3.7(4.1)
|
5.0(6.5)
|
7.5(9)
|
11(12.5)
|
15(16.5)
|
18.5(20)
|
| 鼓风机耗电量 |
kW |
0.25
|
0.25
|
0.4 |
1.5
|
1.5
|
2.2 |
3.7
|
5.0
|
7.5
|
11
|
15
|
18.5
|
| 油泵耗电量 |
kW |
0.25
|
0.25
|
0.25 |
0.25
|
0.25
|
0.4 |
0.4
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
| 外型尺寸 |
烟囱直径 |
mm |
200
|
200
|
250 |
300
|
300
|
350 |
350
|
400
|
450
|
500
|
550
|
600
|
| 长 |
mm |
2150
|
2200
|
2200 |
2350
|
2550
|
2700 |
3200
|
3400
|
4050
|
4700
|
4900
|
5500
|
| 宽 |
mm |
900
|
1000
|
1100 |
1365
|
1365
|
1365 |
1365
|
1600
|
1600
|
1600
|
1800
|
2020
|
| 高 |
mm |
1600
|
1900
|
2120 |
2345
|
2345
|
2345 |
2400
|
2500
|
2580
|
2580
|
2630
|
2700
|
上述参数仅供参考，产品以实物为准，如有变动，恕不另行通知
计算用燃料低位发热量:天然气:8500 KCAL/NM3城市煤气:4000 KCAL/NM3石油液化气:22500 KCAL/NM3 轻柴油10300 KCAL/KG 重油: 9800 KCAL/KG |
